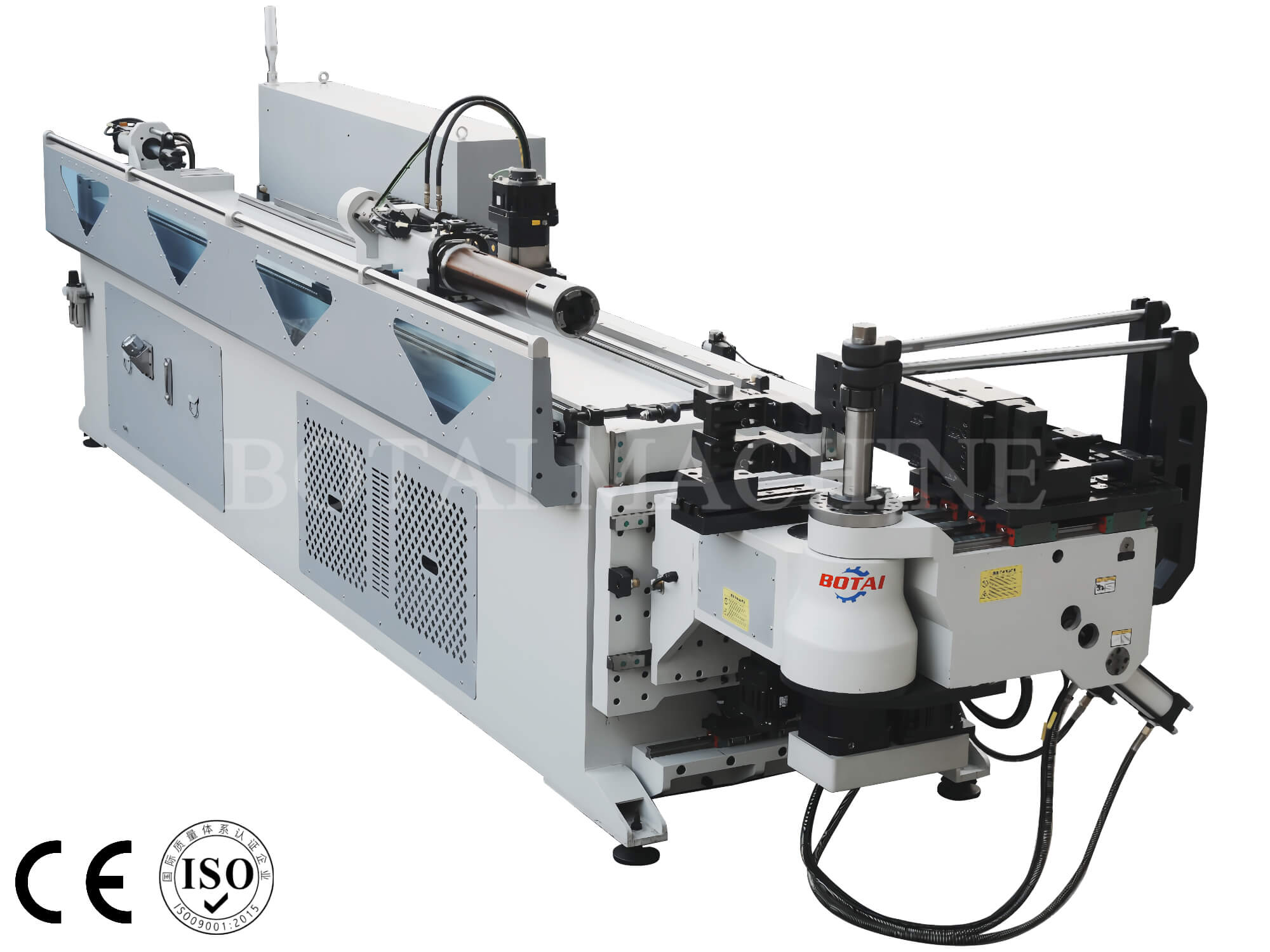

博泰机械的四轴弯管机专为需要高精度和高重复性的高级弯管作业而设计。该机配备强大的数控系统，无需手动调整管道位置即可在不同平面上进行多次弯曲。
四轴配置可同时控制进给、旋转、弯曲和模具左右移动，使其适用于生产复杂形状和小半径弯曲。该机支持多种材料，包括不锈钢、碳钢、铝和铜管。
这款数控弯管机专为工业级性能而设计，可提高生产效率，同时降低人工成本和材料浪费。
可实现精确的多维弯曲操作

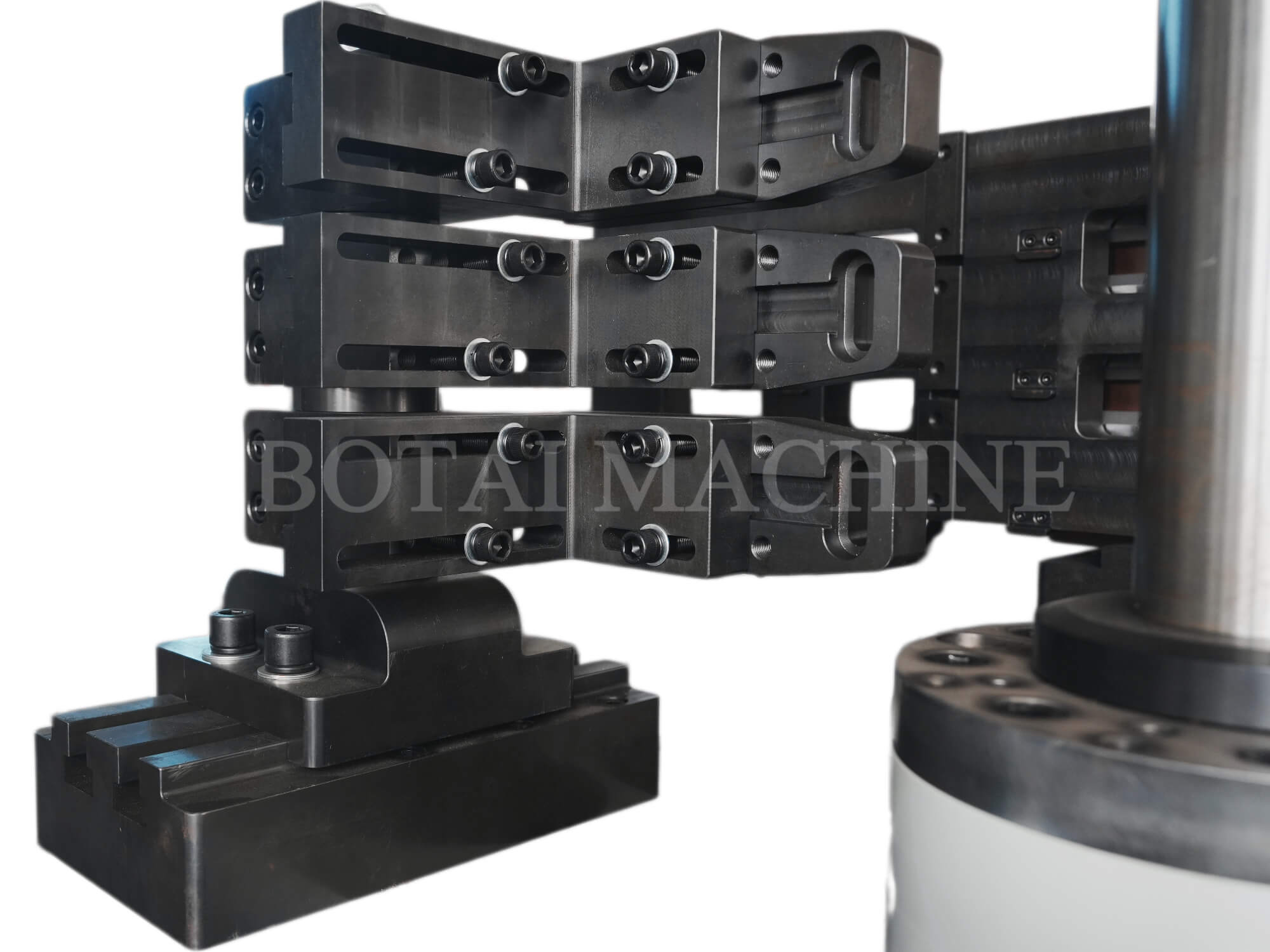

易于互换的模具可弯曲不同直径和半径的管道。
缩短了多项弯曲作业的设置时间。
支持对复杂且可重复的弯曲序列进行数控编程。
| Item | 25CNC | 38CNC | 50CNC | 65CNC | |
|---|---|---|---|---|---|
| Max bending diameter | Iron | 25mm*2mm | 38.1mm*2mm | 50.8mm*2mm | 65mm*2mm |
| Stainless | 25mm*1.2mm | 38.1mm*1.2mm | 50.8mm*1.2mm | 65mm*1.5mm | |
| Max bending radius | 120mm | 150mm | 220mm | 250mm | |
| The defference of R in multi-layer mold | 40mm | 50mm | 70mm | 70mm | |
| Max bending angle | 190° | 190° | 190° | 190° | |
| Max effective length of the core | 2800mm | 3300mm | 3300mm | 4800mm | |
| Bending speed | Max.210° | Max.180° | Max.160° | Max.90° | |
| Rotation speed | Max.280° | Max.280° | Max.260° | Max.200° | |
| Feeding speed | Max.1200mm | Max.1000mm | Max.900mm | Max.700mm | |
| Bending accuracy | ±0.03° | ±0.03° | ±0.03° | ±0.03° | |
| Rotation accuracy | ±0.03° | ±0.03° | ±0.03° | ±0.03° | |
| Feeding accuracy | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | |
| Motor power | 4kw | 5.5kw | 5.5kw | 7.5kw | |
| Oil volume | 100L | 150L | 170L | 220L | |
| Weight | 1900kg | 2400kg | 2800kg | 4900kg | |
| Size | 3750*1150*1390mm | 4700*1250*1480mm | 5100*1250*1480mm | 5800*1850*1650mm | |
| Opearting height | 1050mm | 1050mm | 1050mm | 1150mm | |
| Feeding servo motor | 0.75 | 1.0kw | 1.0kw | 2kw | |
| Rotation servo motor | 4kw | 0.4kw | 0.75kw | 0.75kw | |
| Bending servo motor | 1.5kw | 3.5kw | 5kw | 7kw | |
| Left-right mold moving servo motor | 0.75kw | 0.75kw | 0.75kw | 1kw |
汽车行业——排气系统、燃油管路、制动管路
暖通空调系统——空调和制冷管道
船舶制造与航空航天——精密管材弯曲应用
1. 材料装载——操作员将金属管材装入机器的夹紧系统。
2. 程序输入——通过数控系统设置弯曲参数，例如角度、半径、旋转和顺序。
3. 自动送料——管道通过送料轴自动送至正确位置。
4. 弯曲操作——弯曲臂根据预设程序进行精确弯曲。
5. 旋转控制——管道精确旋转至所需角度，以进行多平面弯曲。
6. 模具左右移动——伺服电机控制模具移动到精确位置。
7. 成品输出——高精度、高一致性地完成弯曲成型的管道。
